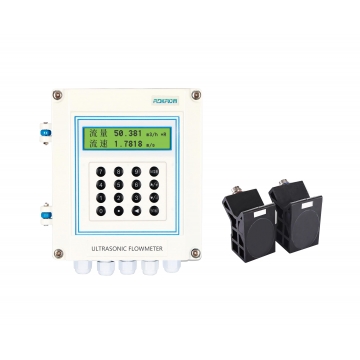

弗雷德克FAE801系列外夹式超声流量计
品牌：弗雷德克/FLDKFLOW
适用范围
SCOPE OF APPLICATION
…………………………………………………………………………………………………
适用于给排水、石油、化工、冶金、电力、矿山等领域，城市供、排水和生产加工的生活用水、工业循环水、工业废水等监测和计量
技术特征
TECHNICAL FEATURES
…………………………………………………………………………………………………
1.采用高分辨率时间测量技术和超声信号数字化处理技术，确保数据的可靠性；
2.采用DSP数字信号处理及纠错技术，稳定性好，抗干扰能力强；
3.安装方式简便，无须截管停流，不影响正常工作；
4.根据管路条件及测量精度要求，可选1/2/4/8声路任意组合，不破坏流场，无压力损失；
5.功能全，具有独特的智能诊断功能及可供选择的多种输出接口（RS-485、4-20mA、脉冲等）
6.高性价比，根据用户实际需求，提供多重选择；
7.可加配PT1000温度传感器实现冷/热计量功能；
技术参数
TECHNICAL PARAMETER
………………………………………………………………………………………………
|
产品性能 |
技术指标 |
|
|
主机 |
安装型式 |
外夹式 |
|
测量管道材质 |
钢、铝、铜、铸铁、PE、PVC管等超声波可穿透的管道 |
|
|
管径尺寸 |
DN15～DN6000mm |
|
|
被测介质 |
相对纯净的介质 |
|
|
流 速 |
±0～12m/s |
|
|
精准度等级 |
±0.5%、±1.0% |
|
|
灵敏度 |
0.0003m/s |
|
|
重复性 |
0.1% |
|
|
测量环境环境 |
-40℃～+75℃（超过此范围订货时提出） |
|
|
工作环境湿度 |
≤85%RH（超出此范围订货时提出） |
|
|
工作电源 |
DC12V～36V 1A AC220V±10%，50Hz |
|
|
防爆标示 |
Ex ia IIB T4、Ex ia IIC T4 Ex ia IIB T6、Ex ia IIC T6 |
|
|
功 耗 |
＜5W |
|
|
按 键 |
4*4敏感按键 |
|
|
显示屏 |
240*128LCD，四行显示 |
|
|
显示内容 |
正累计流量、负累计流量、净累计流量、信号、声速、传输时间、瞬间冷/热量、累计净冷/热量、版本号、日期（年/月/日）、时间（时/分/秒） |
|
|
显示范围 |
累计流量：-99999999.9m³～+99999999.9m³ 瞬时流量：-999999.99m³～+999999.99m³/h |
|
|
输出方式 |
4-20mA、RS485(ModBus-RTU)协议、4-20mA+Hart协议、频率输出、数据存储器、无线输出（4G/NB-IoT） |
|
|
传感器 |
声路数 |
1/2/3/4声路 |
|
传感器类型 |
小型传感器:DN15～DN40 中型传感器:DN40～DN800 大型传感器:DN800～DN6000 |
|
|
流体温度 |
标准型：-40℃～120℃ 高温型：-40℃～285℃ |
|
|
防护等级 |
IP68 |
|
|
信号线长度 |
标准6m，最长可选150m |
|
|
温度传感器 |
PT1000：0～200℃ |
|
|
附件及选配 |
耦合剂 |
1支 |
|
绑带 |
单声道2根、双声道4根、4声道8根 |
|
|
数据存储器 |
8GB，存储周期可设定 |
|
