适用范围
SCOPE OF APPLICATION
…………………………………………………………………………………………………
广泛适用于石油、化工、造纸、钢铁、冶金等行业过程控制，供水管网中水流量的精确计量、大用户贸易结算。
技术特征
TECHNICAL FEATURES
…………………………………………………………………………………………………
1.测量精度高，精度0.5级，0.3级，0.2级可选，满足贸易结算需求。
2.采用32位MCU，响应快速，适合测量各种浆液、含有气泡流体及脉动流。
3.测量结果不受温度、压力、粘度和密度等物理特性影响。
4.测量管内无可动部件，便于维护管理，所以传感器的使用寿命长；无阻流部件，因此无压力损失。
5.应用于测量各种导电液体的流速。
6.中文显示LCD显示屏，无需开盖即可操作，简单方便。
7.本安、隔爆型可选。
8.分体IP68技术，传感器部分可在浸没水的环境下长期保证密封。
9.双向测量，可测正向流量、反向流量。
10.多电极结构技术，自带接地电极，消除接地不良造成的测量影响。
技术参数
TECHNICAL PARAMETER
…………………………………………………………………………………………………
|
产品性能 |
技术指标 |
|
|
测量流体 |
自来水及其它导电液体电导率≥5µs/cm) |
|
|
结构类型 |

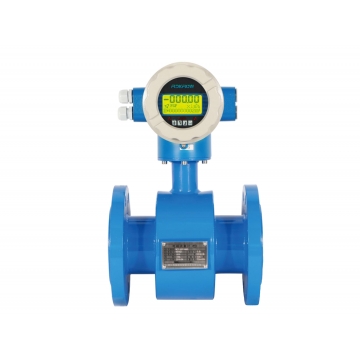

管道式电磁流量计、插入式电磁流量计 |
|
|
测量流速范围 |
±0.5m～10m/s |
|
|
测量精度 |
管道式 |
≥0.5m/s ±0.5%R(可选0.3%R) |
|
插入式 |
≥0.5m/s ±2.5%R |
|
|
供电电源 |
24VDC 220VAC 24VDC+太阳能供电 220VAC+太阳能供电 3.6V内置锂电池（可选3.6V外置电池包） |
|
|
额定压力 |
GB PN6、 GB PN10、GB PN16、GB PN25、GB PN40、GB PN63、GB PN100、GB PN160（特殊压力可定制） |
|
|
电极类型 |
标准固定式、刮刀式、防污电极 |
|
|
口径范围 |
管道式：DN6～DN6000 插入式：DN250～DN6000 卫生型：DN6～DN150 |
|
|
结构材质 |
电极 |
316L、哈氏（HB、HC）、钽（Ta）、钛（Ti）、碳化钨（WC）、铂（Pt） |
|
内衬 |
CR（氯丁橡胶）、NR(天然橡胶)、PU(聚氨酯橡胶)、F4(PTFE)、F46(FEP)、PFA |
|
|
导流管 |
304不锈钢 |
|
|
法兰 |
碳钢（常规）、不锈钢（可选） |
|
|
表体 |
碳钢（常规）、不锈钢（可选） |
|
|
转换器外壳 |
铝合金压铸 |
|
|
信号输出 |
有线 |
4-20mA电流输出、频率输出、RS-485（ModBus协议） |
|
无线 |
4G、NB-IoT |
|
|
测量方向 |
双向计量 |
|
|
电气接口 |
M20*1.5 |
|
|
防护等级 |
IP67、IP68 |
|
|
环境温度 |
-30～+65℃ |
|
|
存储温度 |
-45～+65℃ |
|
|
相对湿度 |
5～90% |
|
|
报警 |
空管、励磁、反向流量、瞬时流量上下限报警 |
|
