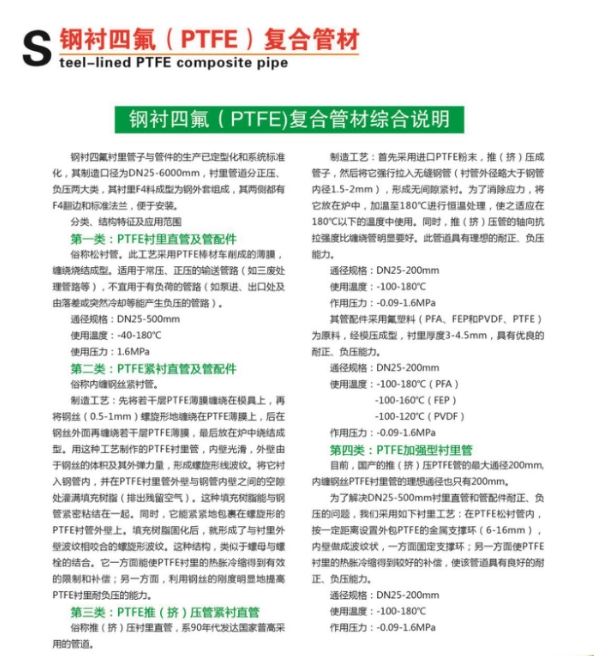

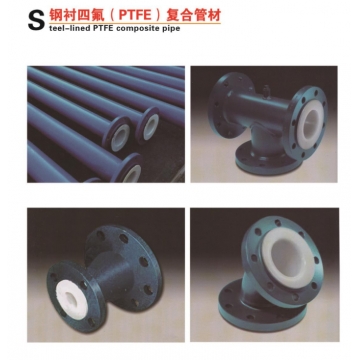

钢衬四氟(PTFE)复合管材综合说明
钢衬四氟衬里管子与管件的生产已定型化和系统标准化，其制造口径为DN25-6000mm，衬里管道分正压、负压两大类，其衬里F4料成型为钢外套组成，其两侧都有F4翻边和标准法兰，便于安装。
分类、结构特征及应用范围
第一类:PTFE衬里直管及管配件
俗称松衬管。此工艺采用PTFE棒材车削成的薄膜缠绕烧结成型。适用于常压、正压的输送管路(如三废处理管路等)，不直用于有负荷的管路(如泵进、出口处及由落差或突然冷却等能产生负压的管路)。
通径规格:DN25-500mm
使用温度:-40-180C
使用压力:1.6MPa
第二类:PTFE紧衬直管及管配件俗称内缠钢丝紧衬管。
制造工艺:先将若干层PTFE薄膜缠绕在模具上，再将钢丝(0.5-1mm)螺旋形地缠绕在PTFE薄膜上，后在钢丝外面再缠绕若干层PTFE薄膜，最后放在炉中绕结成型。用这种工艺制作的PTFE衬里管，内壁光滑，外壁由于钢丝的体积及其外弹力量，形成螺旋形线波纹。将它衬入钢管内，并在PTFE衬里管外壁与钢管内壁之间的空隙处灌满填充树脂(排出残留空气)。这种填充树脂能与钢管紧密粘结在一起。同时，它能紧紧地包裹在螺旋形的PTFE衬管外壁上。填充树脂固化后，就形成了与衬里外壁波纹相咬合的螺旋形波纹。这种结构，类似于螺母与螺栓的结合。它一方面能使PTFE衬里的热胀冷缩得到有效的限制和补偿;另一方面，利用钢丝的刚度明显地提高PTFE衬里耐负压的能力。
第三类:PTFE推(挤)压管紧衬直管
俗称推(挤)压衬里直管，系90年代发达国家普高采用的管道。
制造工艺:首先采用进口PTFE粉末，推(挤)压成管子，然后将它强行拉入无缝钢管(衬管外径略大于钢管内径1.5-2mm)，形成无间隙紧衬。为了消除应力，将它放在炉中，加温至180C进行恒温处理，使之适应在180C以下的温度中使用。同时，推(挤)压管的轴向抗拉强度比缠绕管明显要好。此管道具有理想的耐正、负压能力。
通径规格:DN25-200mm
使用温度:-100-180C
作用压力:-0.09-1.6MPa其管配件采用氟塑料(PFA、FEP和PVDF、PTFE)为原料，经模压成型，衬里厚度3-4.5mm，具有优良的耐正、负压能力。
通径规格:DN25-200mm使用温度:-100-180C(PFA)-100-160C(FEP)-100-120C(PVDF)作用压力:-0.09-1.6MPa
第四类:PTFE加强型衬里管
目前，国产的推(挤)压PTFE管的最大通径200mm,内缠钢丝PTFE衬里管的理想通径也只有200mm.
为了解决DN25-500mm衬里直管和管配件耐正、负压的问题，我们采用如下衬里工艺:在PTFE松衬管内，按一定距离设置外包PTFE的金属支撑环(6-16mm)内壁做成波纹状，一方面固定支撑环;另一方面使PTFE衬里的热胀冷缩得到较好的补偿，使该管道具有良好的耐正、负压能力。
通径规格:DN25-200mm
使用温度:-100-180C
作用压力:-0.09-1.6MPa
